电缆拖挂单轨吊
电缆拖挂单轨吊
产品详情

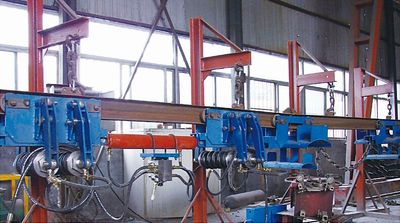

    TDY-100矿用液压电缆拖运车(又称电缆单轨吊),是用于煤矿综采工作面顺槽电缆、乳化液高压胶管和水管的吊挂与移动的专用运输装置。在综采工作面运输巷道一侧的顶板下,利用锚杆和链条吊挂悬空轨道,拖运车将所有电缆和高压胶管、水管都吊挂在上面,利用工作面乳化液泵站作动力,通过油缸和连杆组成的液压步进式推拉装置,实现电缆、高压胶管和水管沿着巷道吊挂和移动。该装置避免了井下电缆凌乱摆放,减少了电缆的占用空间与电缆的移动次数,避免了人工拖动电缆,极大地减少了工人的劳动强度和作业效率。

主要特点:

    1.电缆只需一次铺设,电缆的前后移动只需动作操纵手把,操作方便、灵活,极大地减轻工人的劳动强度。

    2.不仅可以吊挂电缆,还可吊挂乳化液高压胶管和水管,液管与电缆分层吊挂;使巷道内管路布置不仅整齐、美观,还避免了高压胶管的振动对电缆干涉影响。

    3.液压工作介质为综采工作面提供的动力源(乳化液),不仅方便、安全,而且防爆、阻燃。

    4.设有锁止装置,在步进机构制动装置失效时或者当巷道倾角较大时,起安全保护作用,确保了电缆拖挂单轨吊的安全性。

    5.设计新颖,操作简单、安全可靠。

技术参数


单位

技术参数

适用巷道倾角

°

0~18

工作介质


乳化液

油缸最大推力

kN

100

最大运行速度

m/s

0.1

单个制动装置的最大静制动力

kN

80

外供乳化液工作压力

MPa

21~31.5

拖挂长度(标准配置)

m

150

操作方式


手动

设备外形(宽x高)

m

0.58x0.60

轨道型号


14#工字钢
